Ekipmanın genel görünüşü

Ana Modüller

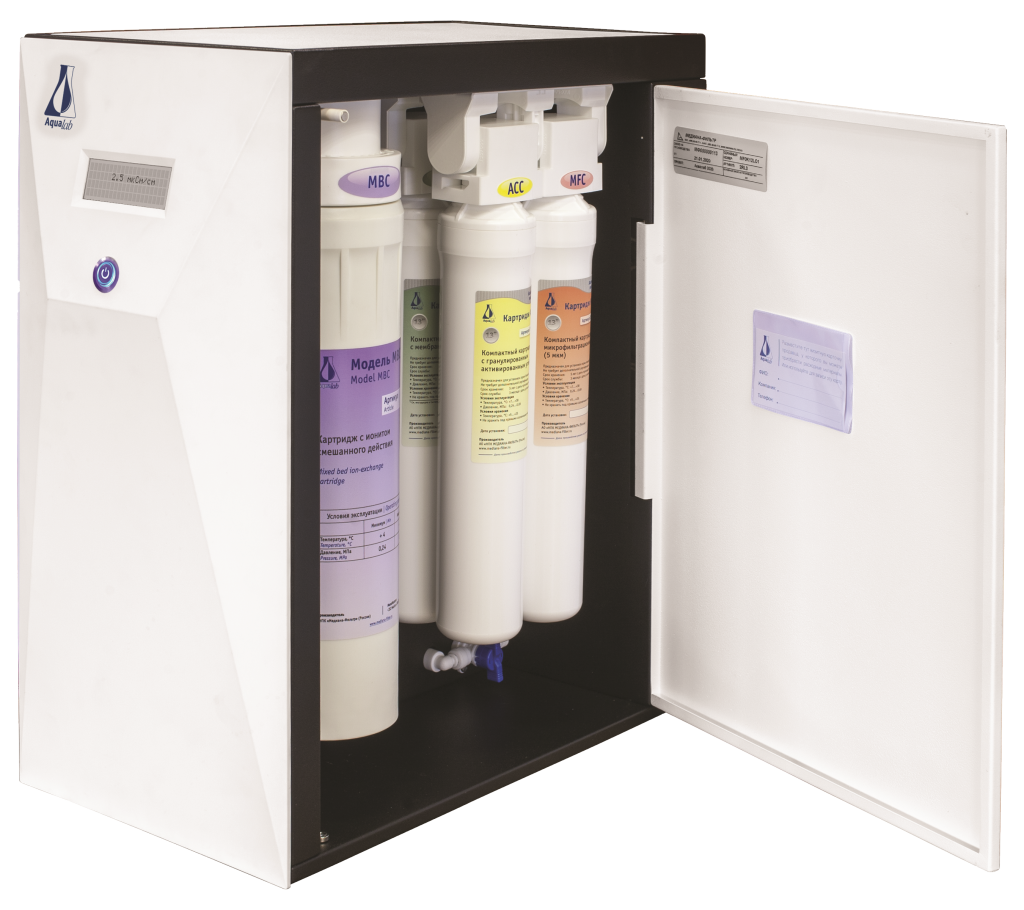

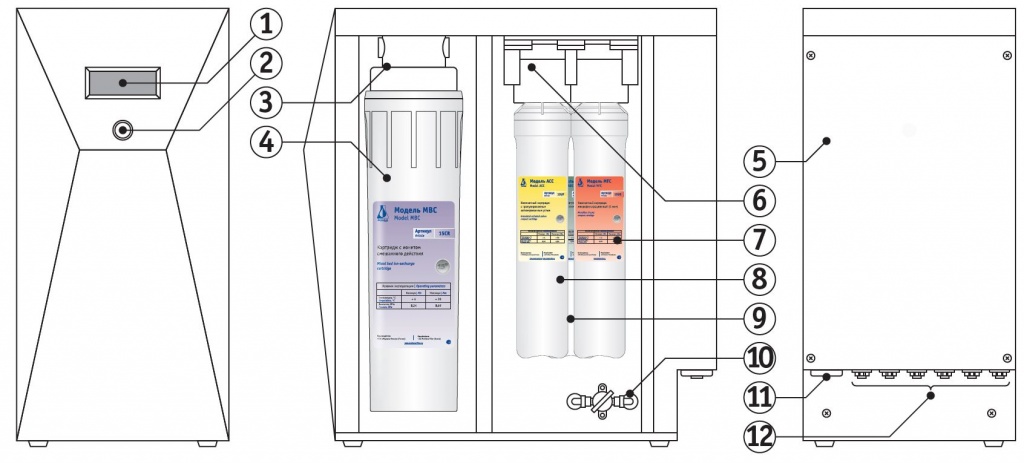

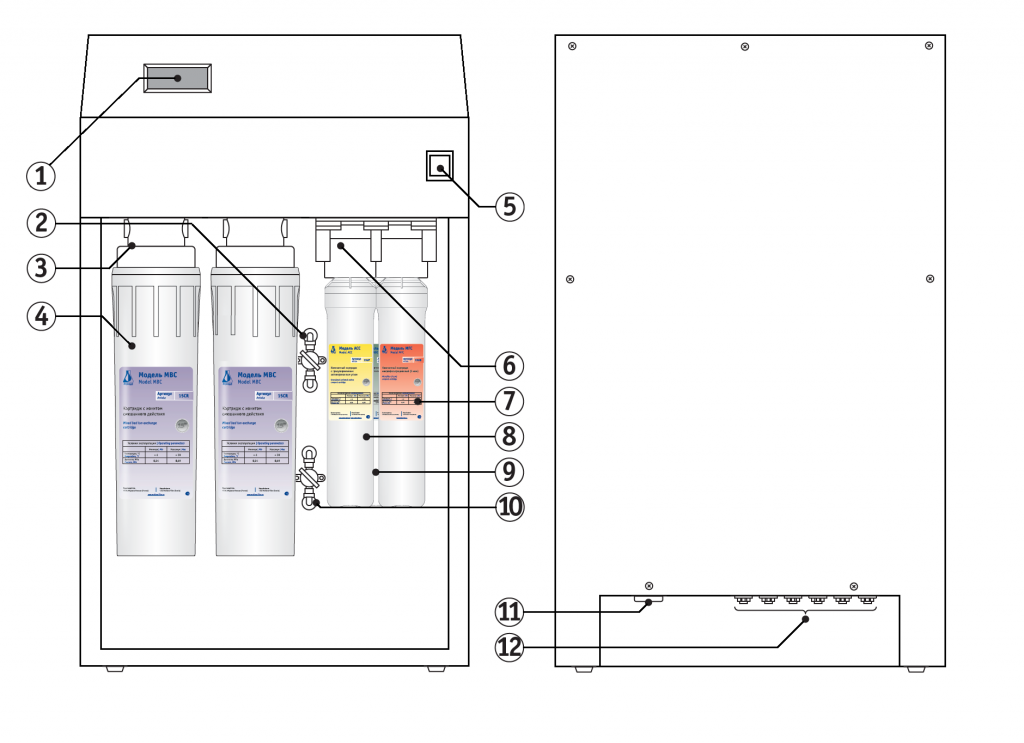

Aqualab Pure (P), Base (B), Base Double (D) ve Supreme (S) modelleri; kartuşları, hidrolik sistemi ve elektriksel bileşenleri içinde barındıran metal bir muhafaza yapısı şeklinde üretilmiştir. Güç düğmesi ve dijital ekran bulunan plastik ön panel, muhafazanın ön yüzünde yer almaktadır. Hidrolik bağlantı paneli ve güç kablosu konnektörü ise muhafazanın arka tarafında bulunmaktadır.

1 – Dijital ekran
2 – Güç düğmesi
3 – 15″ kartuş tutucular
4 – MBC 15″ kartuş
5 – Arka kapak
6 – 13″ kartuş tutucular
7 – MFC 13″ kartuş
8 – ACC 13″ kartuş
9 – ROC 13″ kartuş
10 – B2 küresel vana
11 – Güç kablosu konnektörü
12 – Hidrolik bağlantı paneli

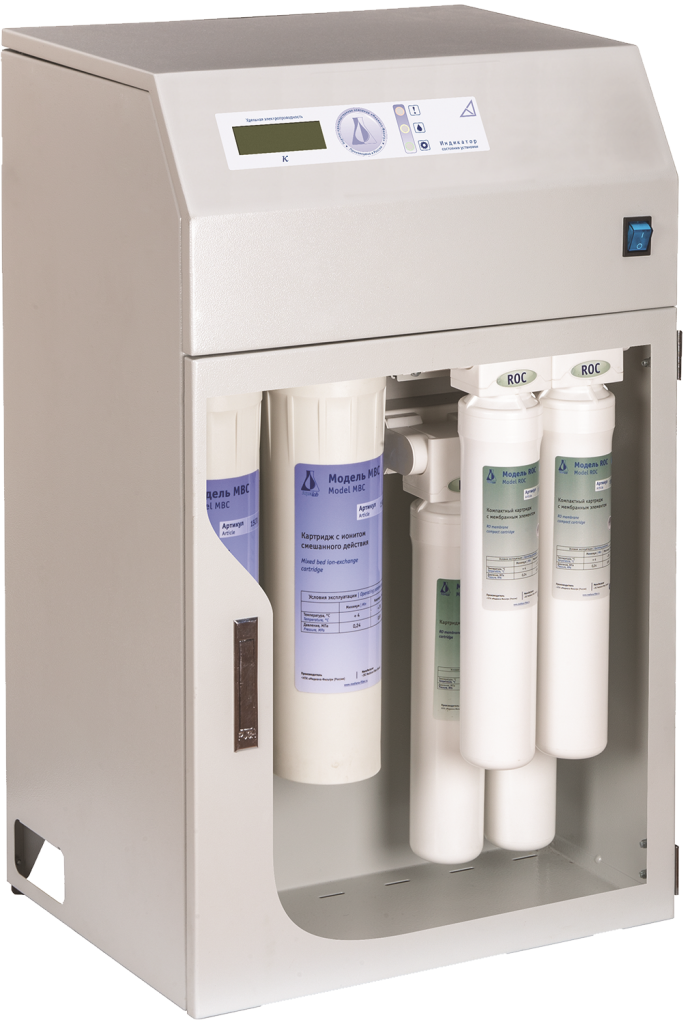

Aqualab AL modeli; kartuşları, hidrolik sistemi ve elektriksel bileşenleri içinde barındıran metal bir muhafaza yapısına sahiptir. Güç düğmesi ve dijital ekran bulunan panel, muhafazanın ön yüzünde yer almaktadır. Hidrolik bağlantı paneli ve güç kablosu konnektörü ise muhafazanın arka kısmında bulunmaktadır. Kartuş bölmesine, gizli kulplu kapak açılarak erişilir.

1 – Dijital ekran
2 – B3 küresel vana
3 – 15″ kartuş tutucular
4 – MBC 15″ kartuş
5 – Güç anahtarı
6 – 13″ kartuş tutucular
7 – MFC 13″ kartuş
8 – ACC 13″ kartuş
9 – ROC 13″ kartuş
10 – B2 küresel vana
11 – Güç kablosu konnektörü
12 – Hidrolik bağlantı paneli

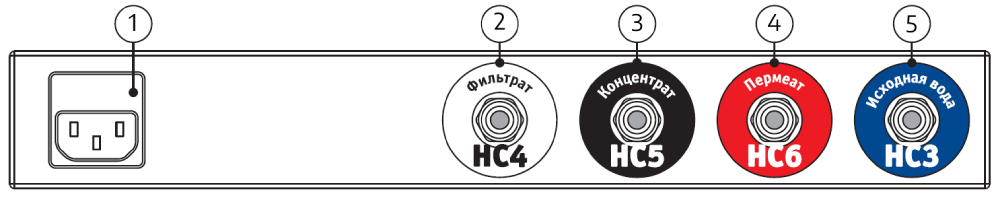

Ana Modüller Bağlantı Paneli

Ana modüller için temel hidrolik bağlantı seti aşağıda açıklanmıştır. Bağlantı sayısı, ünite tipine bağlı olarak değişiklik gösterebilir.

1 – Güç kablosu konnektörü
2 – HC4 “Filtrat”
Tüm arıtma aşamalarından sonra elde edilen filtrat
3 – HC5 “Konsantre”
Konsantre su ve kartuş durulama suyunun gidere tahliyesi
4 – NS6 “Permeat”
Membran kartuşlardan çıkan permeat
5 – HC3 “Besleme suyu”
Besleme suyu bağlantısı

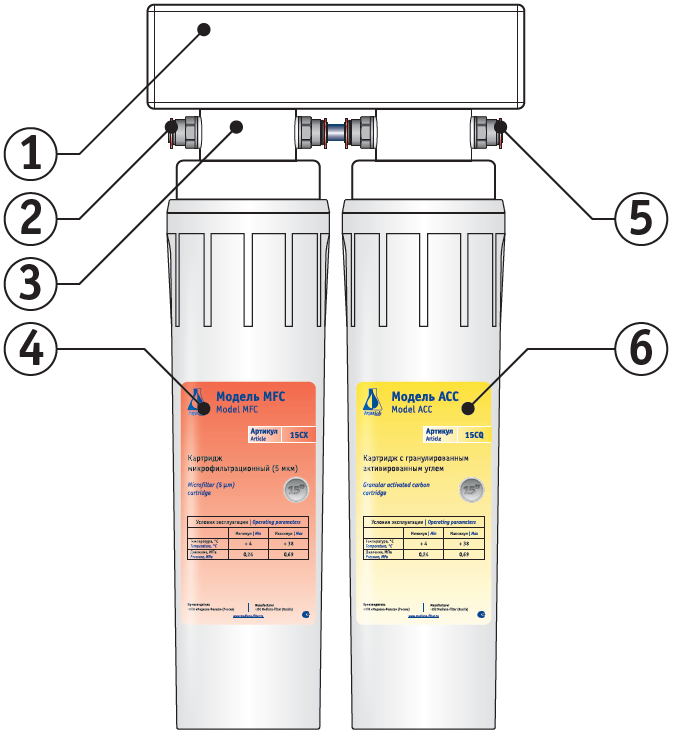

Ön Arıtma Üniteleri

1 – Muhafaza
2 – Su giriş konnektörü
3 – 15″ kartuş tutucu
4 – Kartuş #1
5 – Su çıkış konnektörü
6 – Kartuş #2

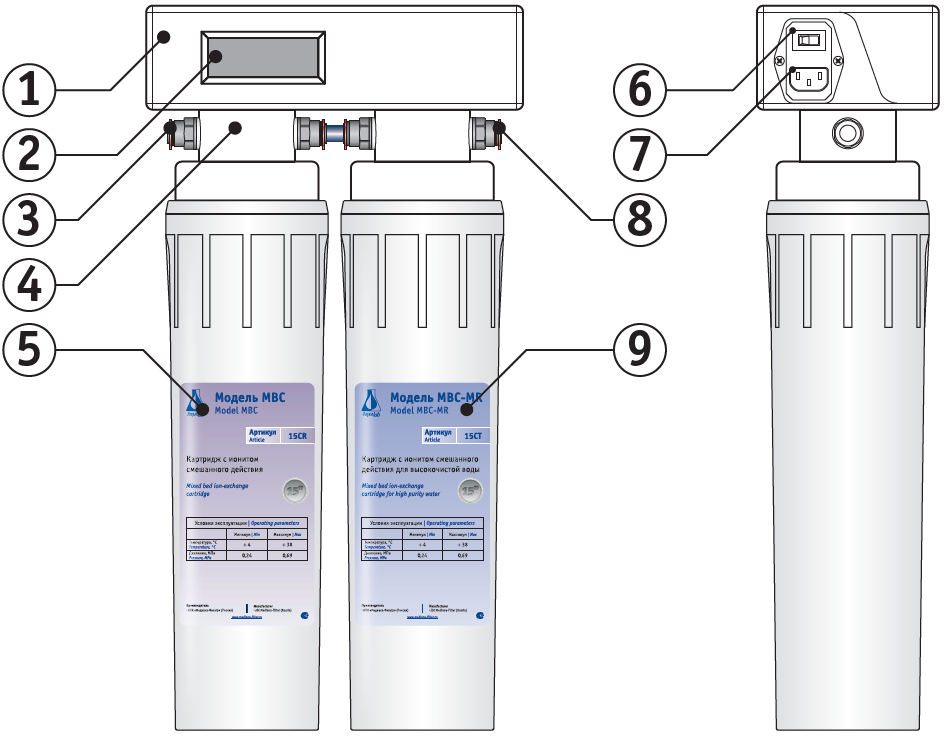

Son Arıtma Üniteleri / Musluk Suyu Tuzdan Arındırma Üniteleri

1 – Muhafaza
2 – Dijital ekran
3 – Su giriş konnektörü
4 – 15″ kartuş tutucu
5 – Kartuş #1
6 – Güç anahtarı
7 – Güç kablosu konnektörü
8 – Su çıkış konnektörü
9 – Kartuş #2

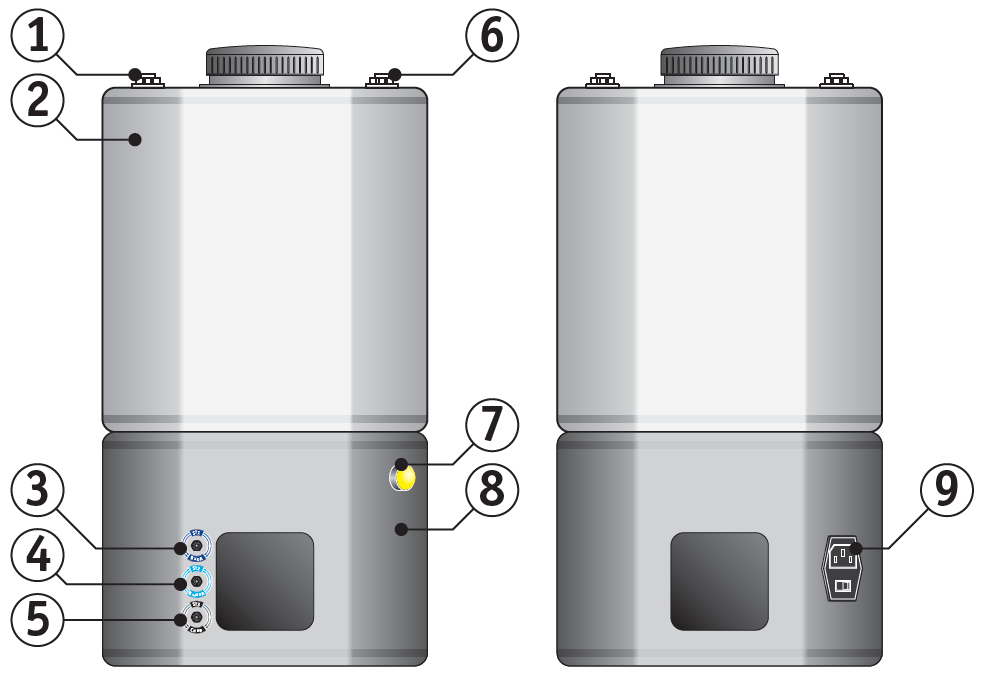

Depolama ve Dağıtım Sistemleri

1 – ST5 “Geri dönüş” konnektörü
2 – Depolama tankı
3 – ST1 “Giriş” konnektörü
4 – ST2 “Çıkış” konnektörü
5 – ST3 “Drenaj” konnektörü
6 – ST4 “Havalandırma” konnektörü
7 – Alarm lambası (tankta düşük seviye)
8 – Stant
9 – Güç kablosu konnektörü ve güç anahtarı

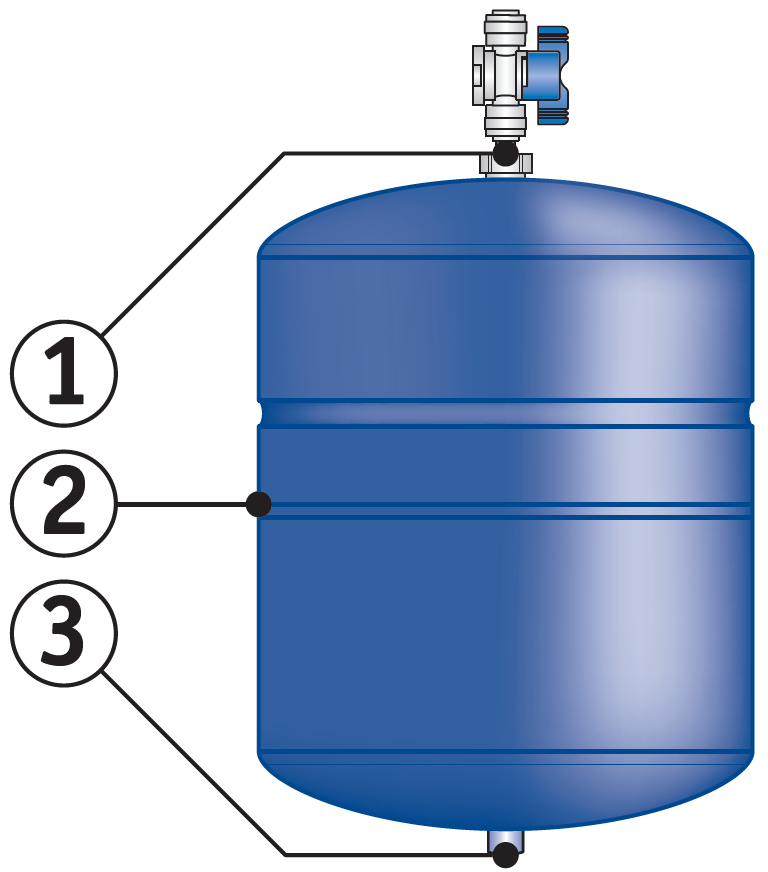

Basınçlı Depolama Sistemleri

1 – Küresel vanalı hidrolik bağlantı
2 – Basınç tankı
3 – Hava nipeli

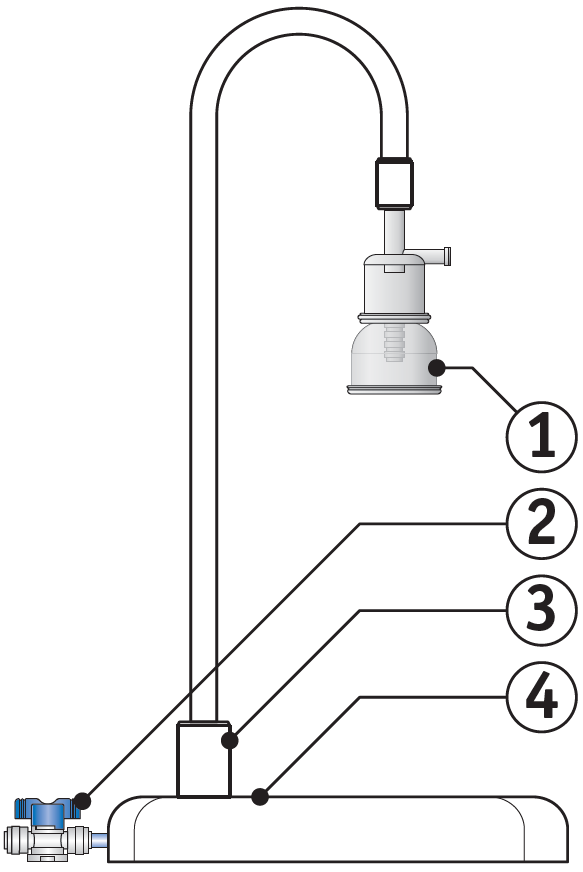

Manuel Dağıtım Sistemleri

1 – Kompakt sterilize mikro filtre
2 – Küresel vana
3 – Tripod
4 – Taban (Base)
