Filtrat Dağıtım Sisteminin Bağlanması

WD1 Filtrat Dağıtım Sistemi

Bir filtrat kaynağından birden fazla dağıtım sistemi paralel olarak bağlanabilir.

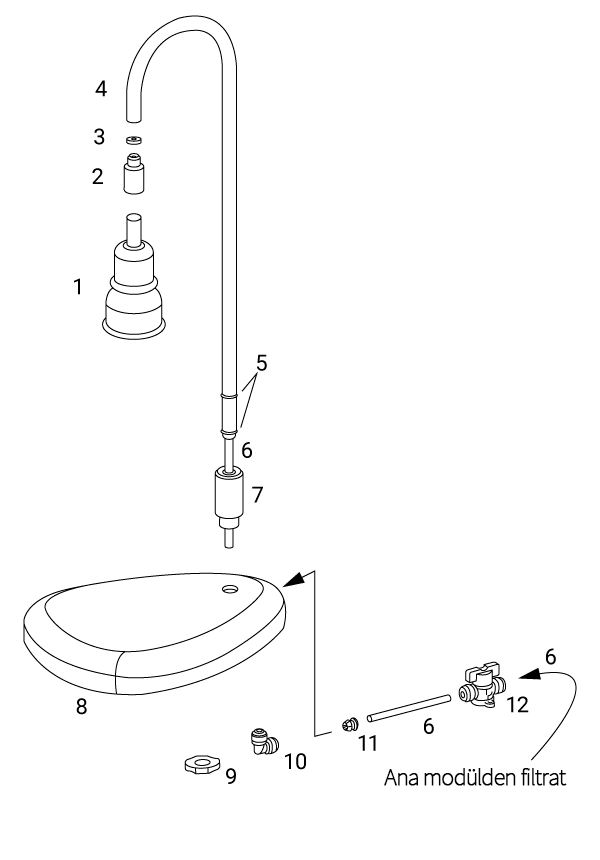

Distribütör Montajı:

Tripodu tabana bir somun kullanarak vidalayın.

Dirseği tripoddaki esnek boruya bağlayın.

Dirseğe, vanalı bir boru parçası takın.

Bağlantı:

Ünitenin HC4 “Filtrat” konektörünü (veya basınç altında filtrat alınacak diğer bağlantıyı) dağıtım sisteminin küresel vana konektörü ile esnek bir boru kullanarak bağlayın.

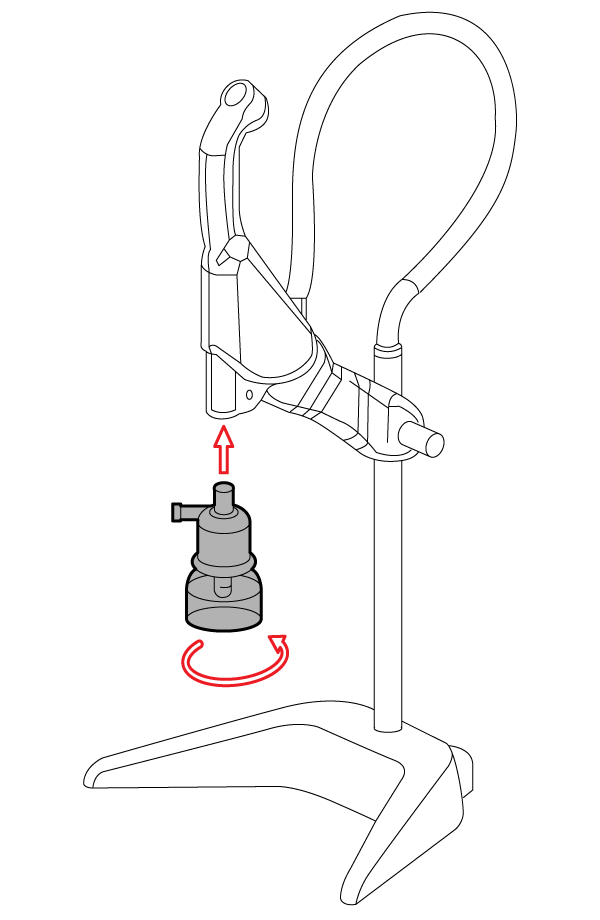

Kompakt steril mikro filtreyi ambalajından çıkarın ve dağıtım sisteminin dişli adaptörüne vidalayın.

Filtrat Alımı:

Filtrat, dağıtım sisteminin küresel vanası açılarak alınabilir.

WD2 Filtrat Dağıtım Sistemi

Bu dağıtım sistemi yalnızca Aqualab S18 ve Aqualab S18+ ünitelerine bağlanabilir.

Bağlantı:

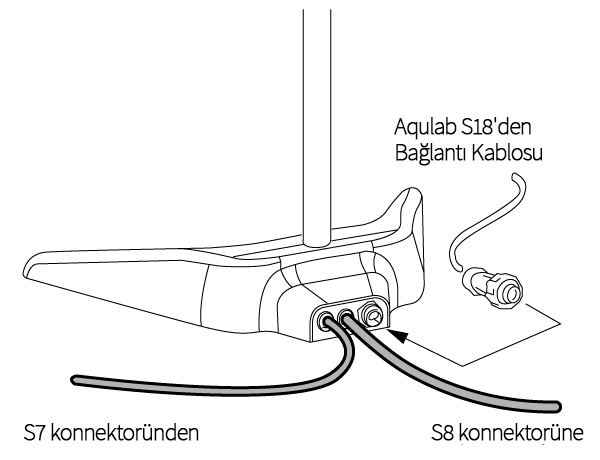

S7 “Su Tip I → WD” ve S8 “Su Tip I ← WD” konnektörlerini, dağıtıcı bağlantı panelindeki uygun konnektörlere esnek hortumlarla bağlayın.

Ünitenin bağlantı paneli ile dağıtıcı arasındaki elektrik konektörlerini bir kablo ile bağlayın.

Kompakt steril mikro filtreyi ambalajından çıkarın ve dağıtım sisteminin dişli adaptörüne vidalayın. Vidaların üzerine flor plastik sızdırmazlık malzemesi sarılması önerilir. Mikro filtreyi, vidalanmaya başlaması ve hafif bir gerilim hissettirmesiyle birlikte dişli adaptöre takın.

Filtrat Alımı:

Filtrat, dağıtım sisteminin sapındaki düğmeye basılarak alınabilir. İşlem, filtratın elektriksel direnci yeterli olduğunda çalışır (sap üzerindeki yeşil LED yanar).

Sterilizen Mikro filtre

Dağıtım sisteminin bir parçası olmayan sterilizen mikro filtre, üniteden çıkan filtrat hattına monte edilebilir. Mikro filtre, duvara veya tüketiciye yakın bir yere monte edilebilir.

Bağlantı:

Gerekirse, ünite ile birlikte verilen montaj klipsini duvara takın.

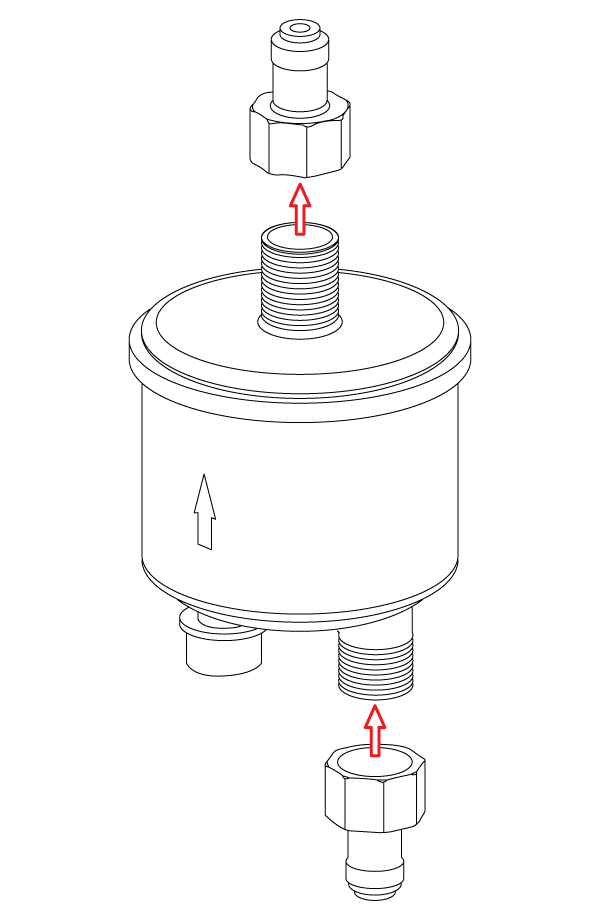

Sterilizen mikro filtreyi ambalajından çıkarın ve dişli adaptörleri 1/4″ esnek boruya vidalayın. Mikro filtre vidalarının üzerine floroplastik sızdırmazlık malzemesi sarılması önerilir.

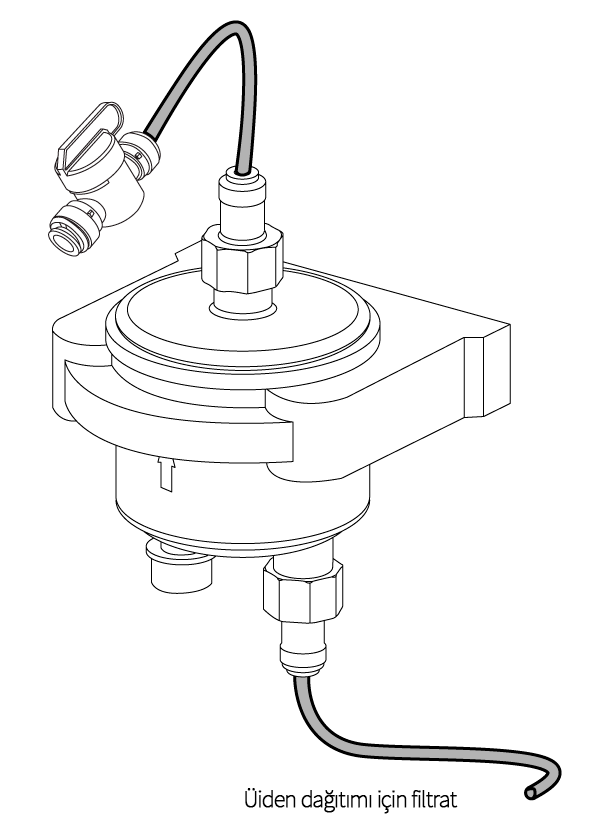

Gerekirse mikro filtreyi klips ile duvara sabitleyin. Ünitenin HC4 “Filtrat” konektörünü (veya basınç altında filtrat alınacak diğer konektörü), mikro filtre adaptörünün konektörüne esnek boru ile bağlayın. Filtrat akış yönünü mikro filtre üzerindeki ok ile uyumlu şekilde yönlendirin.

Mikro filtrenizin diğer ucuna bir esnek boru bağlayın ve bunu tüketiciye yönlendirin (ör. analiz cihazının giriş konektörleri). Eğer manuel filtrat alınması gerekiyorsa, mikro filtrenin ardından hat üzerine bir küresel vana takın.

Filtrat Alımı:

Filtrat, küresel vana açılarak alınabilir.
