Filtre Malzemesinin Filtre yataklarına Yüklenmesi

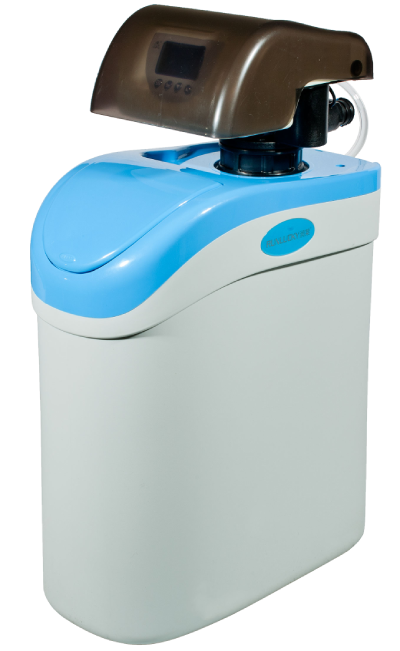

Filtre yatakları iki versiyonda mevcuttur; fark yalnızca filtre gövdesindedir – Tip A ve Tip B. Filtrelerin çalışma teknolojisi her iki tipte de aynıdır.

Kabın Dolumu için Erişim (Tip A Gövde)

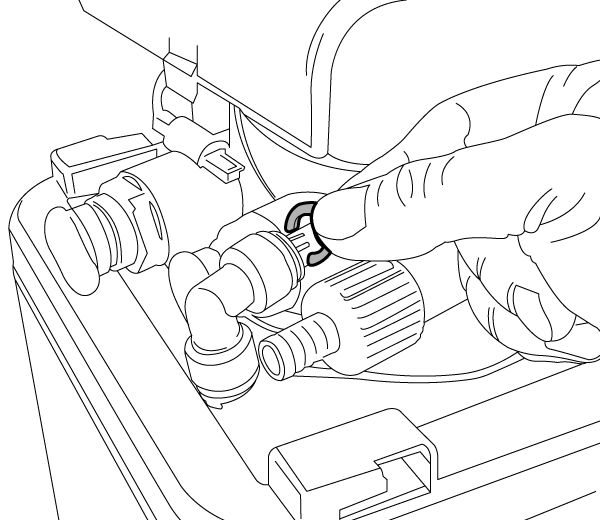

Besleme tuzlu su borusunun tutucu klipsini çıkarın.

Boruyu konektörden çıkarın.

Transfer manşonunu bir anahtar ile tutun ve kontrol vanasını saat yönünün tersine çevirerek sökün.

Tuz dolum kapağından kabı bir elinizle tutarken, verilen anahtar veya elle transfer manşonunu saat yönünün tersine çevirerek sökün.

Kabın Dolumu için Erişim (Tip B Gövde)

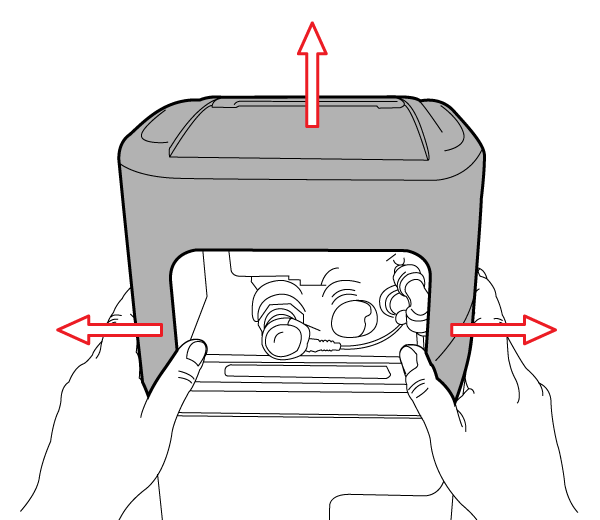

Gövde yan duvarlarını, şekilde gösterilen noktalara güç uygulayarak dışa doğru bükün ve aynı anda gövdeyi yukarı kaldırın.

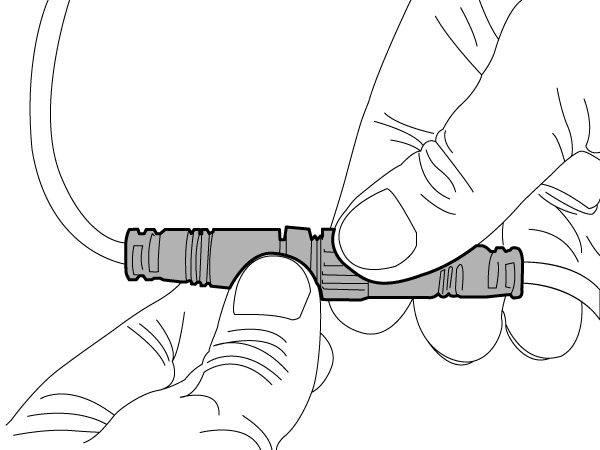

Gövde üzerindeki ekran ve kontrol vanasını, bağlantı kablosunu sökerek ayırın.

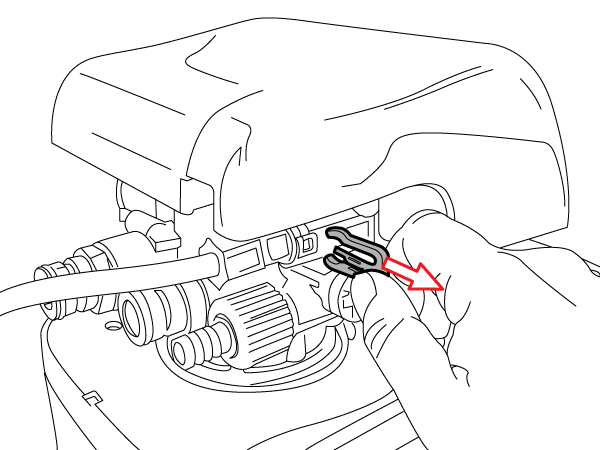

Tuzlu su borusuna bağlı braketten tutucu klipsi çıkarın.

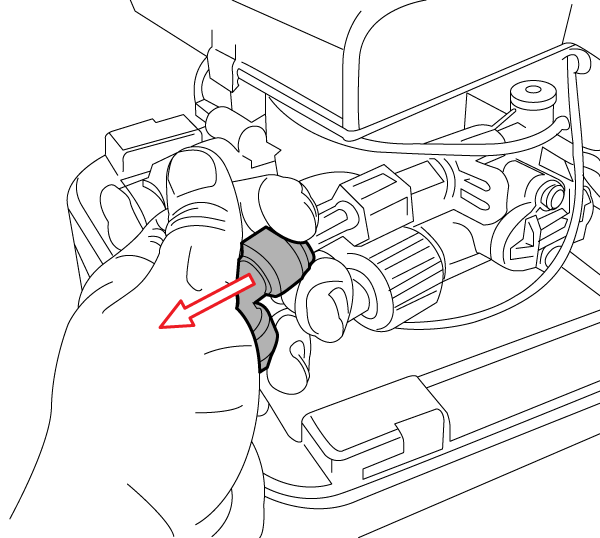

Tuzlu su borusunu kollet konektörden çekin.

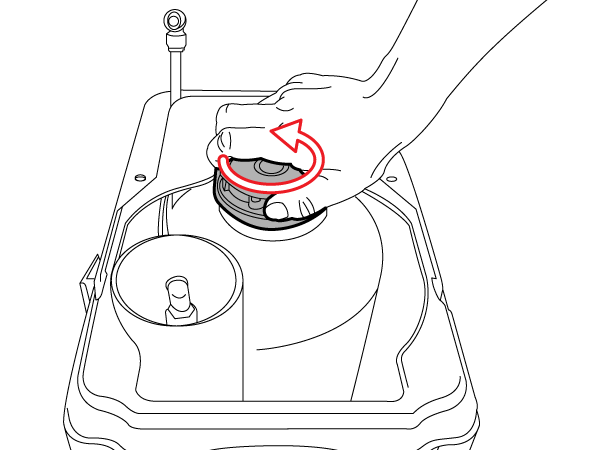

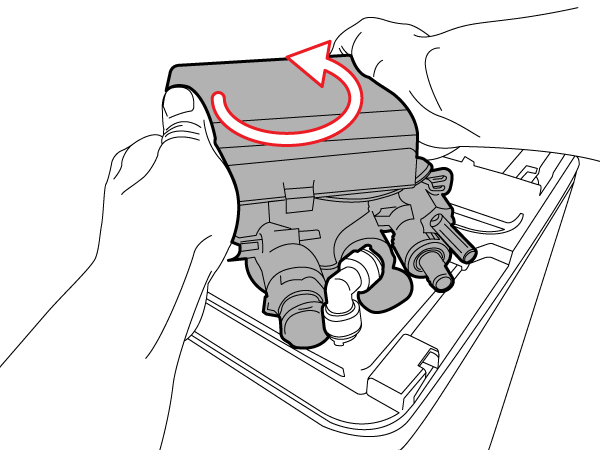

Kontrol vanasını saat yönünün tersine elle sökün.

Tuzlu su haznesinin kapağının klipsini bükerek açın, kapağı çıkarın

Montaj Çerçevesinin Sökülmesi Şekilde gösterilen noktalara güç uygulayarak montaj çerçevesini dikkatli ve adım adım sökün.

Verilen anahtar veya elle, dağıtım sepeti ile birlikte manşonu kabından saat yönünün tersine çevirerek sökün.

Filtre Malzemesinin Kabın İçine Yüklenmesi

Filtre malzemesini silindire daha kolay doldurmak ve malzemenin su besleme borusuna düşmesini önlemek için özel bir huni kullanılması önerilir.

Gerekli miktarda filtre dolgu malzemesini ölçün. Yüklenecek dolgu malzemesi hacmi, filtre veri sayfasında belirtilmiştir.

Huniyi, merkezi kapağın su yükseltme borusunu örtmesini sağlayacak şekilde yerleştirin.

Eğer huni yoksa, su yükseltme borusunu bant ile kapatın.

Malzemeyi ölçü kabı veya küçük bir kap kullanarak silindire ortalama doldurun. Filtre malzemesinin filtre gövdesine dökülmemesine dikkat edin.

Su yükseltme borusundaki banttı unutmayın, malzemeyi doldurduktan sonra çıkarın!

Filtre Montajı (Tip A Gövde)

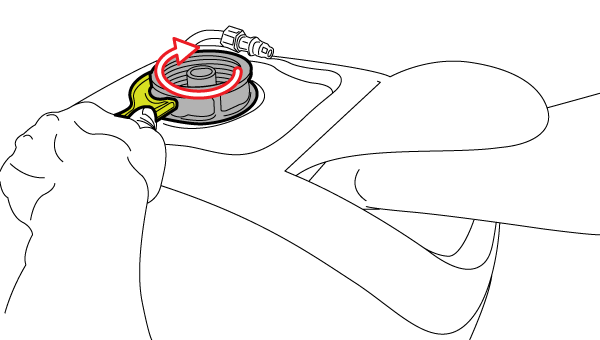

Verilen anahtar ile manşonu silindire saat yönünde çevirerek vidalayın.

Kontrol transfer manşonunu manşona saat yönünde çevirerek vidalayın

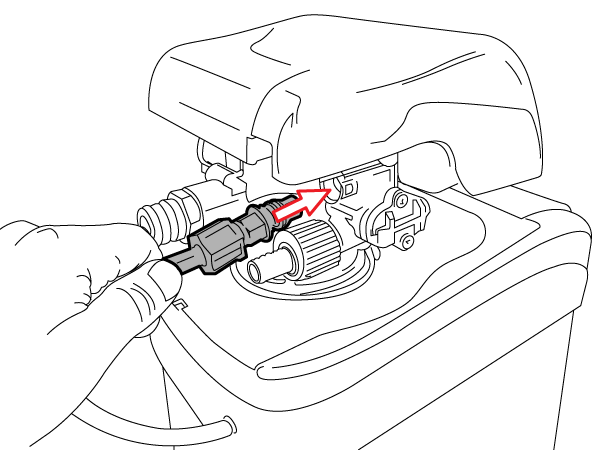

Tuzlu su borusunu konektöre takın.

Tuzlu su borusunu klips ile sabitleyin.

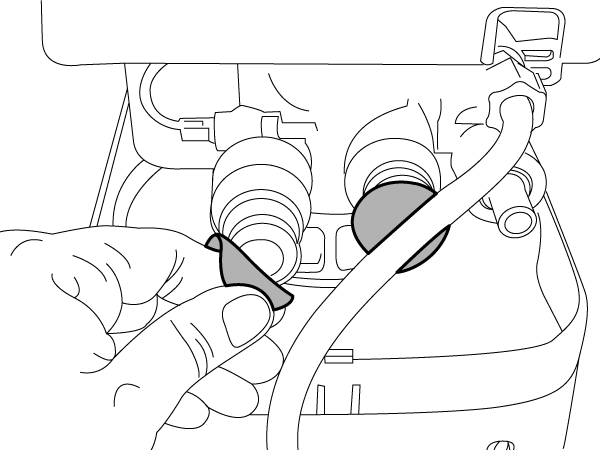

Kontrol vanası bağlantılarındaki koruyucu etiketleri çıkarın.

Kontrol vanası bağlantılarına baypası takın.

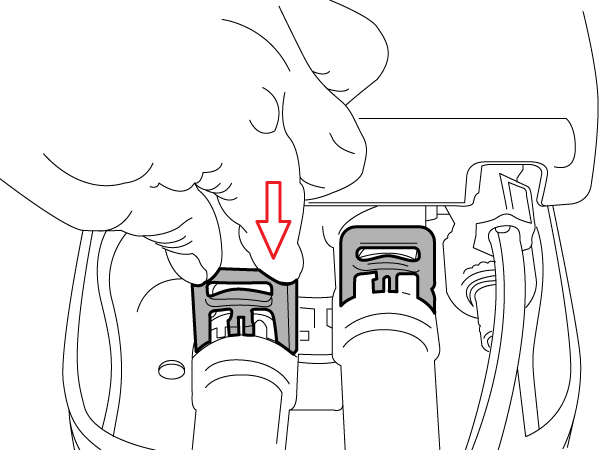

Baypası klipslerle sabitleyin.

Filtre Montajı (Tip B Gövde)

Verilen anahtar ile transfer manşonunu kabın üzerine saat yönünde çevirerek vidalayın.

Montaj çerçevesi ve tuz kuyusu kapağını gövdeye takın.

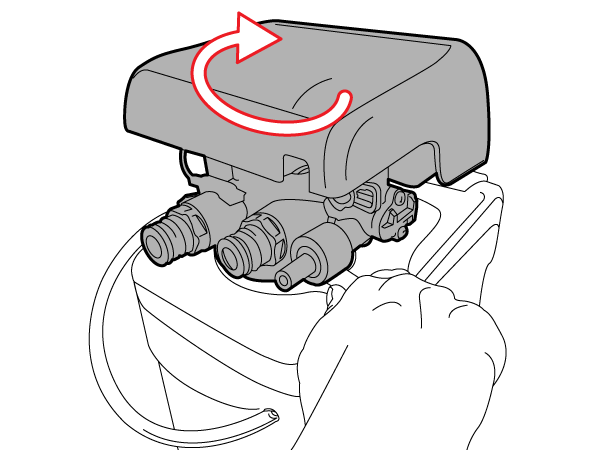

Kontrol vanasını manşona saat yönünde çevirerek vidalayın.

Kontrol vanası bağlantılarındaki koruyucu etiketleri çıkarın.

Kontrol vanası bağlantılarına baypası takın ve klipslerle sabitleyin.

Tuzlu su borusunu konektöre takın ve klips ile sabitleyin.

Ekranı kontrol vanasına bağlayın.

Gövdeyi filtre kabı üzerine yerleştirin.
