Hızlı bağlantı konnektörünün çalışma sırası
Standart vidalı bağlantıya sahip ekipmanlara ek olarak, Aqualab ünitelerinde kollet tip “hızlı bağlantı” konnektörlere sahip hidrolik elemanlar bulunmaktadır.
Bu elemanlar, uygun çapa sahip esnek bir hortum ile birbirine bağlanır. Aqualab ünitelerinde ve ilave ekipman borulamasında aşağıdaki çaplarda esnek hortumlar kullanılmaktadır:
| Çap | Dış çap | İç çap |
|---|---|---|
| 1/4″ | 6.4 mm | 4.3 mm |
| 3/8″ | 9.5 mm | 6.4 mm |
| 1/2″ | 12.7 mm | 9.5 mm |
Hortumun bağlantı elemanına bağlanması.

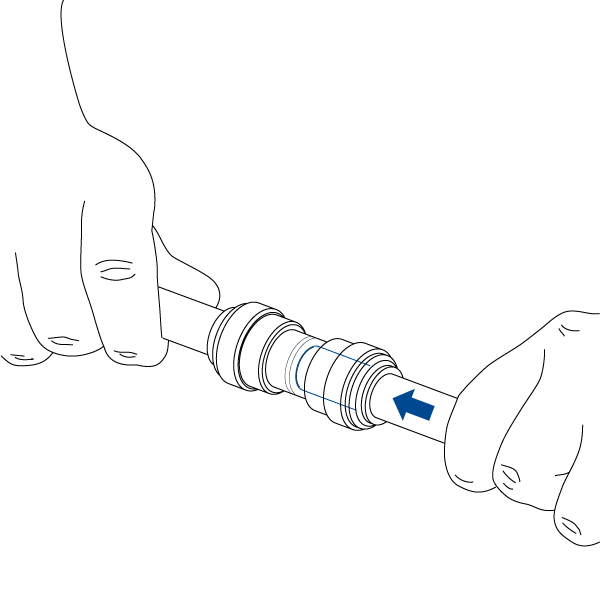

Hortumu bağlantı konnektörüne yerleştirin. Hortumu konnektörün içine sonuna kadar itin.
Bağlantının test edilmesi.

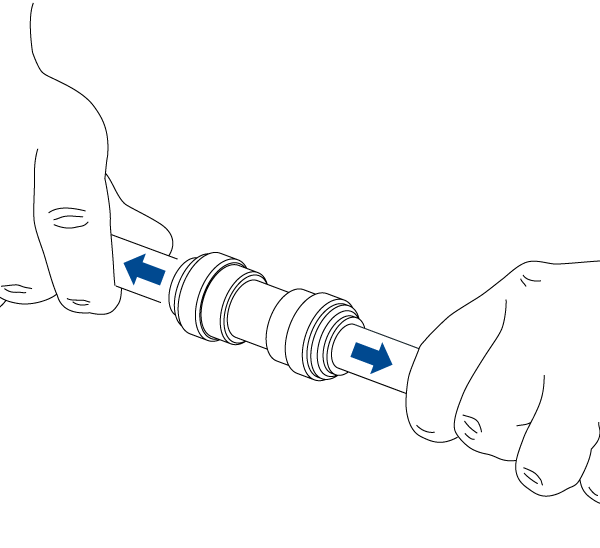

Hortumu konnektörden dışa doğru çekerek bağlantıyı kontrol edin. Kullanmadan önce bağlantıları mutlaka test edin!
Hortumun bağlantı elemanından çıkarılması.

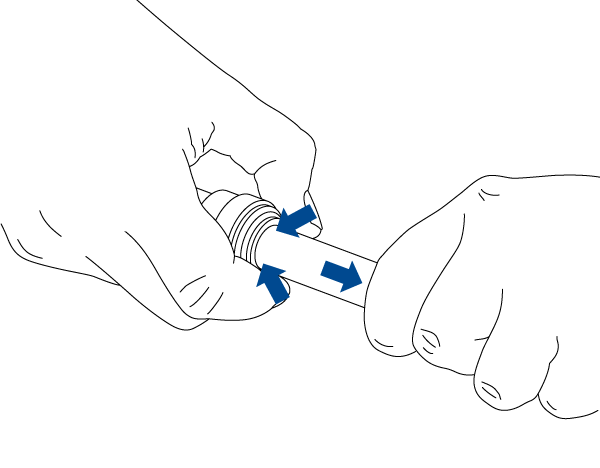

Hattın basınçsız olduğundan emin olun. Kollet halkasını bağlantı elemanına doğru bastırın ve hortumu konumunu değiştirmeden dışarı çekin.
Esnek hortumların kesilmesi

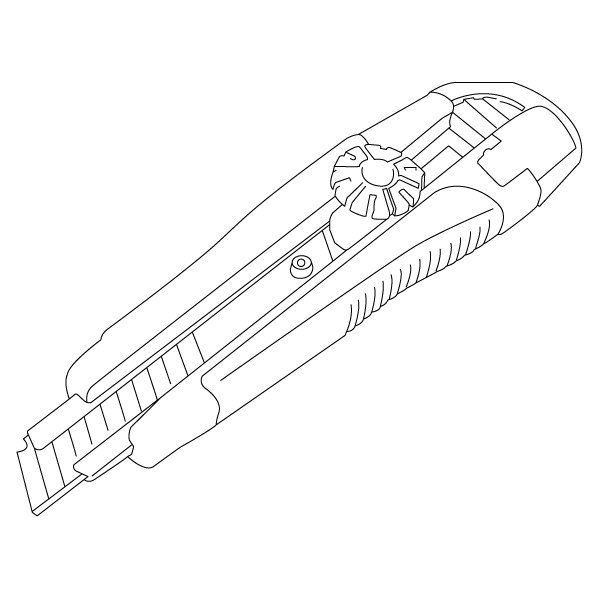

Esnek hortumları kesmek için keskin bir maket bıçağı veya özel kesme aparatı kullanın.

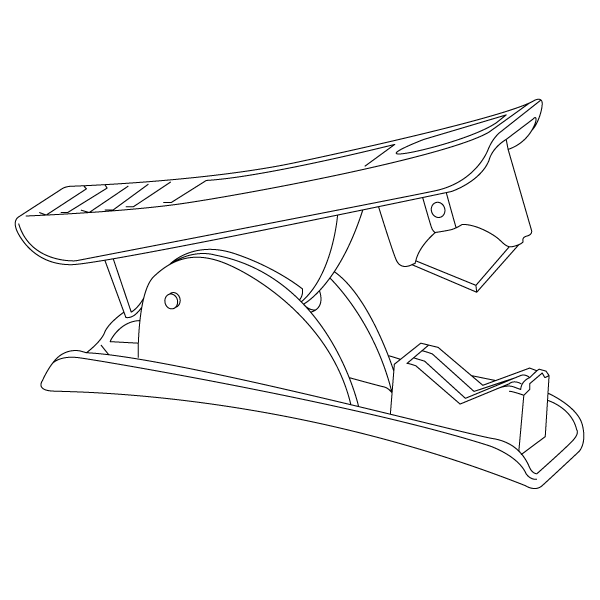

| 12 mm’ye kadar borular için boru kesici | 0OJJ |

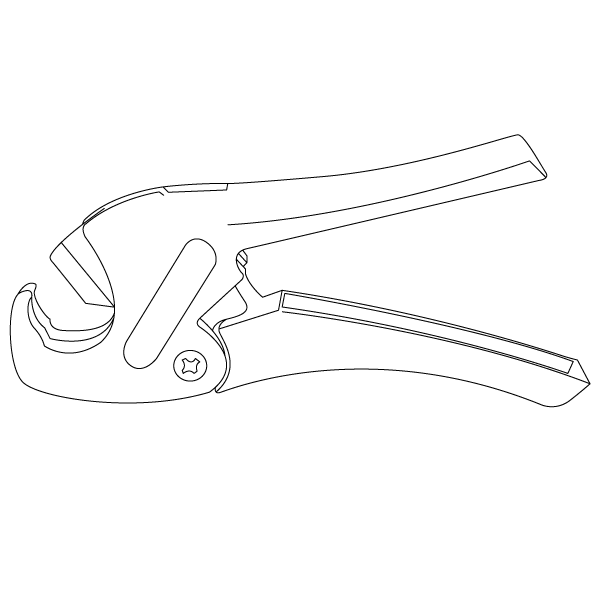

| 22 mm’ye kadar borular için boru kesici | 0OK4 |
