Üniteler ve ek cihazlar için montaj seçenekleri
Üniteyi duvara monte etmeden önce, kaynak suya, gidere ve ek ekipmanlara bağlanması tavsiye edilir.
Ünitenin duvara monte edilmesi sırasında hortumların zorlanmasını önlemek için, her bağlantı noktası için kullanılan esnek hortumların yeterli uzunluk payına sahip olması gerekir.
Montaj için hazırlık.
Dübelli bağlantı çapına bağlı olarak duvara 2 delik açın (ø6–8 mm). Delikler, kullanılan ekipman tipine bağlı olan mesafede açılmalıdır.
Tuzdan arındırma modülleri
– 300 mm;
2 kartuşlu ek arıtma modülleri
– 150 mm;
2 kartuşlu ek arıtma modülleri
– 72 mm;
Dübelleri deliklere yerleştirin ve alçıpan vidasını (trifon vidası) duvara 3–5 mm mesafe kalacak şekilde vidalayın.
Ünite montajı:

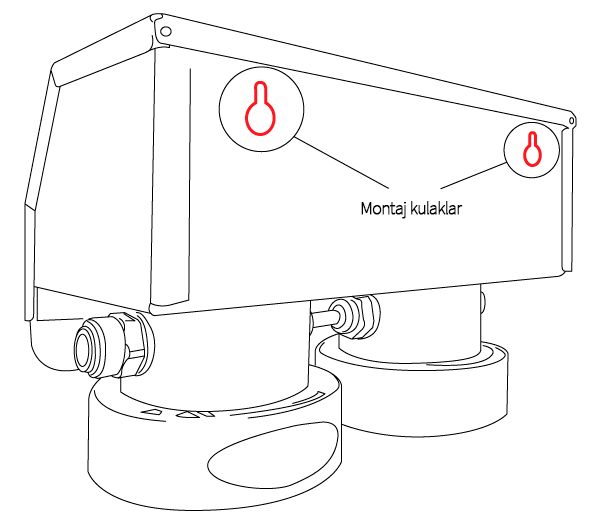

Ünitenin arka panelindeki askı kulaklarını ve alçıpan vidalarını kullanarak ünitesi duvara monte edin.
Montaj için hazırlık.
Dübellerin çapına bağlı olarak duvara yatayda 300 mm aralıkla iki delik açın (ø6–8 mm). Dübelleri deliklere yerleştirin ve vidaları duvara 3–5 mm mesafe kalacak şekilde vidalayın.
Tank montajı.
Tankı braketin üzerine yerleştirin.
